Cara Crimping Kabel UTP ke RJ-45 (Straight dan Cross)

Cara Crimping Kabel UTP ke RJ45 (Straight dan Cross). Setelah mengetahui Berbagai Kabel Jaringan Komputer Lan,  kita akan melakukan crimping terhadap kabel UTP menggunakan konektor RJ-45 agar bisa digunakan untuk menghubungkan hardware komputer.nah, sebelum kita mulai, bahan-bahan yang harus dipersiapkan adalah kabel utp, konektor RJ-45, dan Tang crimping dan kalo lebih bagus kalo kamu ada Lan Tester untuk menguji kabel, jika tidak, masih bisa menggunakan cara lain untuk menguji nya..

Tang Crimping

Kabel UTP

Lan Tester

RJ-45

Kabel UTP terdiri dari 2 jenis, yaitu Straight dan Cross, kabel straight digunakan untuk menghubungkan dua buah hardware yang berbeda seperti menghubungkan PC ke Switch/Hub, dan kabel Cross digunakan untuk menghubungkan dua buah hardware yang sama seperti dari PC ke PC, Laptop ke Laptop.Cara Crimping Kabel UTP ke RJ-45



Pengertian IP Address Adalah dan Kelas IP Address

Untuk membuat kabel Straight, susunan warna yang digunakan adalah :

Sususan warna pada ujung 1 = Putih Orange, Orange, Putih Hijau, Biru, Putih Biru, Hijau, Putih Coklat, Coklat

Sususan warna pada ujing 2 sama dengan ujung 1.

Untuk membuat kabel Cross, susunan warna yang digunakan adalah :
Susunan warna pada ujung 1 = Putih Orange, Orange, Putih Hijau, Biru, Putih Biru, Hijau, Putih Coklat, Coklat
Susunan warna pada ujung 2 yaitu = Putih Hijau, Hijau, Putih Orange, Biru, Putih Biru, Orange, Putih Coklat, Coklat.

LANGKAH LANGKAH CRIMPING KABEL STRAIGHT DAN CROSS.
Cara Crimping Kabel UTP ke RJ-45
1. Kupas kulit kabel selebar 2 cm.
2. Susun rapi delapan kabel yang terdapat didalam sesuai dengan gambar dan penjelasan diatas.
3. Luruskan kabel yang masih kusut.
4. Ratakan ujung kabel dengan memotong nya menggunakan tang crimping.
5. Setelah yakin urutan warna benar dan ujung kabel sudah rata, masukan kabel kedalam konektor RJ-45 , pastikan ujung kabel menyentuh ujung RJ-45, dan jepitlah menggunakan Tang Crimping.
6. Setelah menyelesaikan kedua ujung kabel, uji menggunakan Lan tester, jika semua lampu menyala, berarti kabel tersebut telah di crimping dengan benar dan bisa digunakan.
Begitulah cara crimping kabel. berikut video cara crimping kabel straight dan cross dibawah ini:


CARA CRIMPING KABEL MENGGUNAKAN RJ 45



Mengenal Jenis-Jenis Kabel Jaringan

Kabel jaringan komputer adalah salah satu perangkat keras komputer berupa kabel yang dirancang khusus dengan kriteria tertentu, serta memiliki peran penting karena bertugas sebagai penghubung dengan karakteristik yang dikategorikan sebagai media transmisi terarah (guieded/wireline) dalam suatu jaringan komputer.

Jenis-Jenis Kabel Jaringan

Dalam penggunaannya, kabel jaringan komputer terdiri dari beberapa tipe yang biasanya disesuaikan dengan kebutuhan, kondisi, topologi jaringan, protokol dan ukuran jaringan komputer tertentu. Sebagai contoh, ada kabel jaringan komputer yang digunakan dalam jumlah sedikit (misalnya melalui Ethernet), namun ada pula penggunaan kabel jaringan komputer yang hampir tak terbatas (misalnya melalui interkoneksi internet). Contoh lainnya yakni sebuah kondisi dimana jaringan hanya mengijinkan satu jenis kabel saja yang dapat digunakan, atau ada pula kondisi lainnya yang justru menijinkan penggunaan kabel dengan cara kombinasi lebih dari satu jenis.

Ada 3 macam tipe kabel yang masuk dalam kategori kabel jaringan komputer. Untuk penjelasan lebih lanjut akan kita ulas di sini. Berikut adalah penjelasannya :

Twisted Pair

Ini merupakan kabel jaringan komputer yang memiliki tampilan fisik terdiri dari pasangan-pasangan kabel yang disusun secara berlilitan atau membentuk spiral. Kabel Twisted Pair ini dibagi lagi menjadi 3 jenis yaitu kabel UTP (Unshielded Twisted Pair), kabel FTP (Foiled Twisted Pair) dan kabel STP (Shielded Twisted Pair).

Meskipun secara umum kabel UTP, FTP dan STP memiliki susunan kabel yang sama, namun terdapat perbedaan material dan bahan pembungkus yang digunakan sehingga memberi dampak yang berbeda pula dari segi kelebihan dan kekurangan yang dimiliki masing-masing kabel. Kabel UTP sesuai dengan namanya (Unshielded) tidak dibekali dengan lapisan pelindung berupa alumunium foil sehingga rentan terhadap radiasi medan magnet atau voltase yang tinggi.

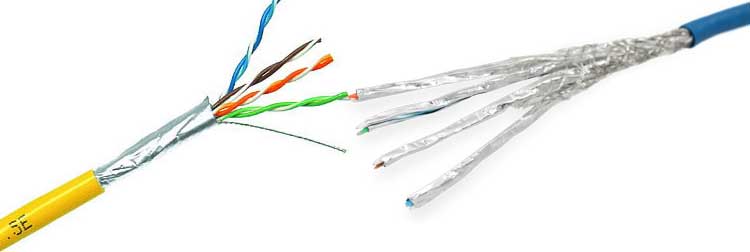

Sementara kabel FTP dan kabel STP dibekali dengan pelindung (Shielded) sehingga memiliki kemampuan lebih untuk bertahan terhadap gangguan interferensi elektromagnetik yang berasal dari sekeliling kabel.

Adanya perbedaan harga dan material yang digunakan membuat ketiga kabel tersebut memiliki penggemarnya masing-masing ketika digunakan sebagai kabel untuk jaringan komputer. Hanya saja kabel UTP menjadi yang paling populer dibanding kabel FTP dan kabel STP karena harganya lebih murah serta material yang tipis dan lunak sehingga lebih mudah dalam proses instalasinya.

Kelebihan yang dimiliki oleh kabel UTP tersebut tak hanya membuatnya lebih sering digunakan ketimbang kabel FTP dan STP saja, melainkan juga menjadi salah satu faktor kenapa kabel jenis ini lebih populer dibandingkan dua jenis kabel jaringan lainnya seperti kabel Coaxial dan kabel Fiber Optic.

Fiber Optic

Kabel jaringan komputer yang boleh dikatakan sebagai model yang dibuat dengan teknologi paling baru. Karena lebih canggih ketimbang dua jenis kabel jaringan komputer lainnya (Coaxial dan Twisted Pair), tak aneh jika kabel Fiber Optic memiliki segudang kelebihan yang salah satunya yakni kemampuan dalam hal transfer data yang terbilang sangat cepat.

Kabel Fiber Optic awalnya ditujukan untuk jaringan backbone (Tulang Punggung) seperti yang dapat ditemukan pada instalasi jaringan besar di perusahaan multinasional yang membutuhkan kecepatan lebih dalam dan lebih cepat, atau tempat-tempat besar lainnya yang butuh konsep perancangan jaringan komputer untuk antar lantai atau antar gedung.

Namun seiring dengan kemajuan jaman, belakangan ini penggunaan kabel Fiber Optic untuk jaringan biasa seperti LAN, WAN ataupun MAN sudah jamak ditemukan karena dianggap dapat menyuguhkan performa yang lebih baik dibandingkan kabel jaringan komputer lainnya.

Terlepas dari banyak kelebihan yang dimilikinya, tetap saja kabel jaringan komputer yang satu ini belum mampu mengalahkan tingkat popularitas kabel Twisted Pair karena harga kabel Fiber Optic sendiri cenderung sangat mahal sehingga jarang digunakan pada instalasi jaringan tingkat menengah ke bawah, belum lagi biaya instalasinya yang juga tidak murah karena dibutuhkan penanganan dan peralatan-peraltan yang khusus.

Coaxial

kabel jaringan komputer yang memiliki tampilan fisik terdiri dari kawat tembaga sebagai inti, yang dilapisi oleh isolator dalam lalu dikelilingi oleh konduktor luar. Kemudian pembungkusnya menggunakan bahan semacam PVC sebagai lapisan isolator paling luar.

Kabel Coaxial umumnya digunakan sebagai kabel jaringan komputer untuk topologi bus dan ring, tetapi beberapa produk LAN di jaman yang modern ini kebanyakan sudah tidak lagi mendukung koneksi kabel Coaxial. Pasalnya kekurangan yang bisa ditemukan dari kabel jaringan komputer yang satu ini adalah jangkauan dan keandalannya yang sangat terbatas. Terlebih lagi sejak kehadiran kabel Twisted Pair yang dianggap lebih efisien dan fleksibel, alhasil kabel jaringan Coaxial cenderung ditinggalkan.

Pengertian Dan Macam Macam Topologi Jaringan Komputer

Pengertian topologi jaringan komputer adalah suatu cara atau konsep untuk menghubungkan beberapa atau banyak komputer sekaligus menjadi suatu jaringan yang saling terkoneksi. Dan setiap macam topologi jaringan komputer akan berbeda dari segi kecepatan pengiriman data, biaya pembuatan, serta kemudahan dalam proses maintenance nya. Dan juga setiap jenis topologi jaringan komputer memiliki kelebihan serta kekurangannya masing-masing. ada banyak macam topologi seperti topologi ring, star, bus, mesh, dan tree yang akan dibahas di blog belajar komputer ini.

Macam-Macam Topologi Jaringan Komputer

1. Topologi Ring

Pada topologi ring setiap komputer di hubungkan dengan komputer lain dan seterusnya sampai kembali lagi ke komputer pertama, dan membentuk lingkaran sehingga disebut ring, topologi ini berkomunikasi menggunakan data token untuk mengontrol hak akses komputer untuk menerima data, misalnya komputer 1 akan mengirim file ke komputer 4, maka data akan melewati komputer 2 dan 3 sampai di terima oleh komputer 4, jadi sebuah komputer akan melanjutkan pengiriman data jika yang dituju bukan IP Address dia.

• Kelebihan dari topologi jaringan komputer ring adalah pada kemudahan dalam proses pemasangan dan instalasi, penggunaan jumlah kabel lan yang sedikit sehingga akan menghemat biaya.
• Kekurangan paling fatal dari topologi ini adalah, jika salah satu komputer ataupun kabel nya bermasalah, maka pengiriman data akan terganggu bahkan error.

2. Topologi Bus
Topologi jaringan komputer bus tersusun rapi seperti antrian dan  menggunakan cuma satu kabel coaxial dan setiap komputer terhubung ke kabel menggunakan konektor BNC, dan kedua ujung dari kabel coaxial harus diakhiri oleh terminator.

• Kelebihan dari bus hampir sama dengan ring, yaitu kabel yang digunakan tidak banyak dan menghemat biaya pemasangan.
• Kekurangan topologi bus adalah jika terjadi gangguan atau masalah pada satu komputer bisa menggangu jaringan di komputer lain, dan untuk topologi ini sangat sulit mendeteksi gangguan, sering terjadinya antrian data, dan jika jaraknya terlalu jauh harus menggunakan repeater.

3. Topologi Star
Topologi ini membentuk seperti bintang karena semua komputer di hubungkan ke sebuah hub atau switch dengan kabel UTP, sehingga hub/switch lah pusat dari jaringan dan bertugas untuk mengontrol lalu lintas data, jadi jika komputer 1 ingin mengirim data ke komputer 4, data akan dikirim ke switch dan langsung di kirimkan ke komputer tujuan tanpa melewati komputer lain. Topologi jaringan komputer inilah yang paling banyak digunakan sekarang karena kelebihannya lebih banyak.

• Kelebihan topologi ini adalah sangat mudah mendeteksi komputer mana yang mengalami gangguan, mudah untuk melakukan penambahan atau pengurangan komputer tanpa mengganggu yang lain, serta tingkat keamanan sebuah data lebih tinggi, .
• Kekurangannya topologi jaringan komputer ini adalah, memerlukan biaya yang tinggi untuk pemasangan, karena membutuhkan kabel yang banyak serta switch/hub, dan kestabilan jaringan sangat tergantung pada terminal pusat, sehingga jika switch/hub mengalami gangguan, maka seluruh jaringan akan terganggu.

4. Topologi Mesh
Pada topologi ini setiap komputer akan terhubung dengan komputer lain dalam jaringannya menggunakan kabel tunggal, jadi proses pengiriman data akan langsung mencapai komputer tujuan tanpa melalui komputer lain ataupun switch atau hub.

• Kelebihanya adalah proses pengiriman lebih cepat dan tanpa melalui komputer lain, jika salah satu komputer mengalami kerusakan tidak akan menggangu komputer lain.
• Kekurangan dari topologi ini sudah jelas, akan memakan sangat banyak biaya karena membutuhkan jumlah kabel yang sangat banyak dan setiap komputer harus memiliki Port I/O yang banyak juga, selain itu proses instalasi sangat rumit.

 5. Topologi Tree
Topologi jaringan komputer Tree merupakan gabungan dari beberapa topologi star yang dihubungan dengan topologi bus, jadi setiap topologi star akan terhubung ke topologi star lainnya menggunakan topologi bus, biasanya dalam topologi ini terdapat beberapa tingkatan jaringan, dan jaringan yang berada pada tingkat yang lebih tinggi dapat mengontrol jaringan yang berada pada tingkat yang lebih rendah.

• Kelebihan topologi tree adalah mudah menemukan suatu kesalahan dan juga mudah melakukan perubahan jaringan jika diperlukan.
• Kekurangan nya yaitu menggunakan banyak kabel, sering terjadi tabrakan dan lambat, jika terjadi kesalahan pada jaringan tingkat tinggi, maka jaringan tingkat rendah akan terganggu juga.

Masih ada lagi topologi yang belum saya bahas di atas, tetapi inilah beberapa topologi yang sering digunakan, pilihlah topologi yang sesuai dengan kebutuhan anda dan semoga artikel ini membantu anda, sampai jumpa.
